Дистанційний вимикач маси на вантажівці: як підключити правильно і які помилки коштують найдорожче
Ідея зрозуміла кожному водієві, який хоч раз ліз під кузов до акумуляторів у дощ: натиснув кнопку в кабіні — і машина знеструмлена. Дистанційний вимикач маси вирішує саме цю задачу, але його монтаж — не той випадок, коли можна «прикинути на місці». Через контакти вимикача проходить пусковий струм у сотні ампер, і будь-яка недбалість тут дає або нестабільний запуск, або нагрів проводки. Розбираємо схему, вибір комплектуючих і типові помилки монтажу.
Як влаштований дистанційний вимикач
Конструктивно це дві частини. Силова — потужний контактор, встановлений безпосередньо біля акумуляторів і здатний комутувати пусковий струм. Керуюча — кнопка або перемикач у кабіні, який подає на контактор невеликий сигнал і не пропускає через себе силового струму.
За принципом утримання дистанційні вимикачі діляться на два типи, і це головне, що варто розуміти до покупки:
З постійним утриманням. Контактор тримається у ввімкненому стані, поки на котушку подається живлення. Просто й дешево, але котушка постійно споживає струм — від часток ампера до кількох ампер залежно від моделі. Для машини, яка стоїть тижнями, це саме той паразитний споживач, від якого ви й хотіли позбутися.
Імпульсний (бістабільний). Коротким імпульсом перемикається у ввімкнений стан і залишається в ньому механічно, без споживання струму. Другий імпульс вимикає. Дорожчий, але для комерційного транспорту практично завжди правильніший вибір.
Основна схема підключення
Класична й найбезпечніша схема — розрив мінусового проводу. Порядок такий:
- Мінус АКБ → силовий вхід вимикача. Провід робиться максимально коротким: ділянка до вимикача залишається під напругою завжди, і чим вона коротша, тим менший ризик.
- Силовий вихід вимикача → маса рами й двигуна. Точка кріплення зачищається до металу, з’єднання захищається від корозії.
- Керуючий плюс на котушку береться до вимикача — з боку акумулятора, обов’язково через запобіжник невеликого номіналу, встановлений якомога ближче до клеми.
- Кнопка в кабіні вмикається в керуюче коло; для імпульсних моделей використовується кнопка без фіксації або двокнопковий блок «увімк./вимк.».
- Мінус котушки заводиться на надійну масу кузова або кабіни.
⚠️ Керуюче коло обов’язково береться до вимикача і захищається власним запобіжником. Якщо взяти живлення котушки після вимикача, ви отримаєте систему, яка вимикає сама себе й більше не вмикається — до неї доведеться лізти вручну. А керуючий провід без запобіжника при перетиранні об раму дає коротке замикання на ділянці, яку ніщо не захищає.
Переріз кабелю й номінал: два числа, які не можна занижувати
Силовий контур вимикача працює в найважчому режимі під час пуску: стартер вантажного дизеля споживає сотні ампер протягом кількох секунд. Занижений переріз кабелю або замалий номінал контактора дають падіння напруги, нагрів і поступове підгорання контактів.
| Що вибираємо | Орієнтир | Наслідок помилки |
|---|---|---|
| Номінал контактора | З запасом 20–30% до максимального робочого струму; для двох АКБ і потужного стартера — з відповідним запасом | Перегрів корпусу, залипання або підгорання контактів |
| Переріз силового кабелю | Не менший за штатний провід маси, який ви розриваєте | Падіння напруги, «лінивий» стартер, нагрів ізоляції |
| Переріз керуючого проводу | Достатній для струму котушки, з механічним захистом по всій трасі | Нестабільна робота, обрив від вібрації |
| Клас захисту корпусу | Не нижче IP54 у моторному відсіку, IP65 на відкритій рамі | Корозія контактів, відмова в мокрий сезон |
| Напруга котушки | Строго 12 або 24 В — за бортовою мережею | Котушка не спрацьовує або згоряє |
Де ставити силову частину
Правило одне: якомога ближче до акумуляторів, у місці, захищеному від прямого потоку води й бруду з-під коліс. Корпус кріпиться жорстко — на вібрації висячий на проводах контактор швидко розбиває власні клеми й перетирає ізоляцію.
Чого варто уникати при виборі місця:
- зони поруч із випускним колектором і глушником — нагрів вбиває котушку;
- ніші, де накопичується вода й сіль;
- місця, куди неможливо дотягнутися рукою — аварійне ручне вмикання має залишатися доступним;
- траси, де силовий кабель проходить упритул до рухомих частин або гострих кромок рами.
💡 Обов’язковий елемент правильного монтажу — аварійний доступ. Будь-яка дистанційна система колись відмовить: перетреться керуючий провід, згорить запобіжник, сяде АКБ до рівня, коли котушка вже не тягне. Тому або вибирайте модель із ручним дублюванням на корпусі, або залишайте фізичний доступ до силових клем, щоб машину можна було завести без розбирання половини моторного відсіку.
Шість помилок, які трапляються найчастіше
- Слабко затягнуті силові клеми. Найпоширеніша причина «нізвідки» узятого нагріву й поганого пуску. Затягування — з моментом, зазначеним виробником, із подальшою перевіркою після перших днів експлуатації.
- Живлення котушки після вимикача. Система знеструмлює сама себе й не вмикається дистанційно.
- Керуюче коло без запобіжника. Тонкий провід уздовж рами без захисту — потенційне джерело займання.
- Модель із постійним утриманням на техніці з тривалими простоями. Котушка розряджає АКБ, і ефект від встановлення вимикача обертається проти власника.
- Знеструмлення на ходу. Вимикати масу при працюючому двигуні не можна: генератор залишається без навантаження, і стрибок напруги здатен вивести з ладу блоки керування й діодний міст.
- Ігнорування особливостей сучасної електроніки. На частині машин після зняття маси потрібна повторна ініціалізація тахографа, автономного обігрівача або блоків керування. Це варто з’ясувати до, а не після монтажу.
Перевірка після встановлення
- Виміряти падіння напруги на силових клемах вимикача під час прокрутки стартера — норма вимірюється сотими частками вольта, різниця у кілька десятих означає поганий контакт.
- Перевірити нагрів корпусу після кількох пусків: вимикач має залишатися практично холодним.
- Переконатися, що при вимкненій масі струм у колі відсутній — мультиметром у розриві клеми.
- Перевірити роботу кнопки з кабіни багаторазово, у тому числі при заглушеному двигуні й після ночі стоянки.
- Протягнути всі силові з’єднання повторно через 100–200 км пробігу.

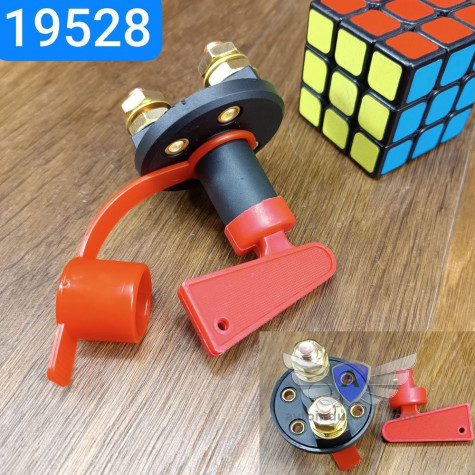

Підібрати виключач маси для вантажівки — механічний або дистанційний, на 12 і 24 В, із потрібним номінальним струмом і класом захисту — можна в каталозі «Сервіс Автоіндустрія» з підбором під конкретну модель техніки.
Висновок
Дистанційний вимикач маси — недорога модернізація з відчутним щоденним ефектом, але тільки за умови грамотного монтажу. Ключових моментів небагато: імпульсна модель замість утримуваної, силова частина поруч із АКБ, керуюче коло до вимикача й через запобіжник, повноцінний переріз кабелю та затягнуті з моментом клеми. Дотримання цих п’яти пунктів перетворює вимикач із потенційного джерела проблем на вузол, який працює роками без нагадувань про себе.
